LB1000壁掛け収納 金具取付について

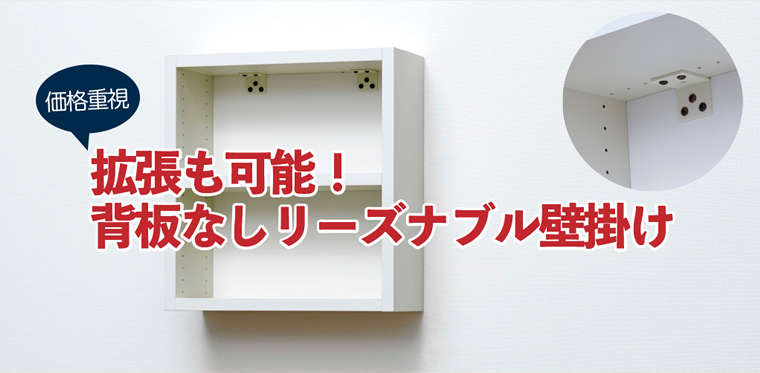

拡張も可能!背板なしリーズナブル壁掛け

リーズナブルで拡張の自由度が高い!

背板なしで、正面から見ると金具も見えてしまいますが、一番リーズナブルな取付け方法です。連結や変形などの自由度も高く、通常のLB1000にも組み込み易いです。

※金具は「LB90 壁面取付金具」として単体販売もしております。

リーズナブルで拡張の自由度が高い!
仕様
  • 背板なし(本体奥行き160mm)
  • 上部2箇所金具が見えます。
    (扉付きにしたり、収納物をビッシリ入れれば見えません。)
ポイント LB1000シリーズの金具「LB90」を用いて取付け
背板なしでリーズナブルな価格
特注対応で連結などの拡張が可能
耐荷重 20kg(本体含まず)
取付け
可能な壁
  • 木壁
  • 9mmより厚いベニヤ壁
  • コンクリート壁
コンクリート用のアンカープラグ コンクリート壁は素材が崩れやすくビスが効き難いため、コンクリート用のアンカープラグを打つ必要があります。市販のコンクリート専用ネジをご購入ください。
取付穴跡 壁に4mm程度のネジ穴が空きます
可能な特注対応 連結
  • 横連結:特注対応で側板を連結タイプにすると、LBシステムの横連結が利用可能
  • 縦連結:ジョイントレール等を用いてLBシステムの高さ連結が利用可能
サイズ&カットオーダー
  • 幅オーダー: 400〜1780mmのサイズ間、20mmピッチで対応可能
  • 高さオーダー: 420〜1740mmのサイズ間、20mmピッチで対応可能
  • 奥行きオーダー: 120mmや280mmへの特注対応可能(内寸)
  • 梁やコンセントなどの回避カット可能
(価格は個別見積もり)
(安全性のため自由度に制限有り)
可能な加工
  • 棚板・側板への配線孔加工
  • 木扉用耐震ラッチ加工
  • 木扉用鍵加工

製品の側板は片面穴きタイプとなります。
横連結をする場合には特注対応で側板を変更する必要がありますのでご注意ください。
連結やサイズオーダー等の特注は、木ネジ取付けタイプでも対応可能です。

取付け方法

  • 棚本体の上部2箇所に金具を取付ける

    1完成型でお届けしている棚本体の上部2箇所に金具を取付けます。

  • 水平器等で確認しなが、ネジ箇所にキリ等で下穴を軽く空ける

    2水平器等で確認しながら、ネジ箇所にキリ等で下穴を軽く空けます。

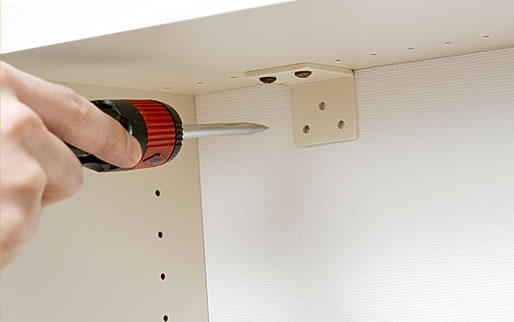

  • 壁面と金具をネジで固定する

    3壁面と金具をネジで固定します。

  • お好きな位置に棚ピンを挿して可動棚を設置する

    4お好きな位置に棚ピンを挿して可動棚を設置します。

  • ぐらつきや歪みを確認し問題なければ完成

    5ぐらつきや歪みを確認し問題なければ完成です!

ホッチキス取付けでなく木ネジや壁面取付金具で取付ける方法もご用意しています!

こちらの取付けタイプを詳しくご確認ください

  • ホッチキスタイプ
  • 木ネジタイプ
